8. ПОЛИМЕРНЫЕ МАТЕРИАЛЫ

Молекулярная структура полимеров может быть линейная, с поперечными связями или сетевая (с большим количеством поперечных связей). Термопласты имеют линейную или разветвленную структуру. Термопласты размягчаются при нагревании и затвердевают при охлаждении без изменения свойств. Это позволяет повторно использовать отходы термопластов. Полимеры с поперечными связями называются реактопластами. При нагревании реактопласты остаются относительно твердыми и не могут быть подвергнуты переработке без химической деградации.

При температуре плавления происходит резкое изменение удельного объема (величина обратная плотности) кристаллических материалов. Плотность чистых аморфных материалов изменяется при температуре стеклования. Это влечет за собой существенные изменения механических свойств материала. Как правило, ниже температуры стеклования полимеры жесткие и хрупкие, в то время как при температурах выше температуры стеклования они становятся податливыми и пластичными. Полукристаллические полимеры обладают промежуточными свойствами, характерными для кристаллических и аморфных материалов, которые включают определенную температуру плавления и небольшое изменение плотности при температуре стеклования. Обычно, для термопластов и реактопластов температура стеклования выше комнатной температуры, в то время как для эластомеров температура стеклования ниже комнатной температуры. Эластомеры могут выдерживать большой деформации (до нескольких сотен процентов) без разрушения и восстанавливаться в форме и размерах при снятии нагрузки.

Медленное охлаждение приводит к более высокой степени кристаллизации полукристаллических полимеров. Степень кристаллизации (доля кристаллической фазы) влияет на механические свойства. Модуль упругости кристаллической фазы существенно выше, чем аморфной фазы. Как правило, чем выше степень кристаллизация, тем выше модуль упругости и прочность материала.

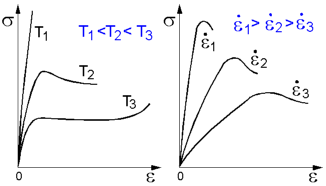

Механические свойства термопластичных полимеров сильно зависят от температуры испытания и скорости деформации. Полимер становится более податливым и пластичным с увеличением температуры. Как правило, уменьшение скорости деформации имеет такое же влияние на соотношение напряжение-деформация, как и повышение температуры.

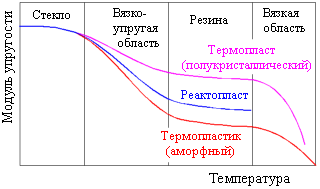

Влияние температуры на механические свойства полимеров отличается для термопластов и реактопластов. В отличии от термопластов реактопласты не проявляют свойств вязкой жидкости. Они разрушаются и разлагаются при высокой температуре.

Вязкоупругое поведение характерно для аморфных полимеров при температурах выше температуры стеклования. При этом существует временная задержка между приложением напряжения и возникновением соответствующей деформации. Вязкоупругая деформация – это комбинация деформации вязкой жидкости и упругой деформации твердого тела.
